FATs Console

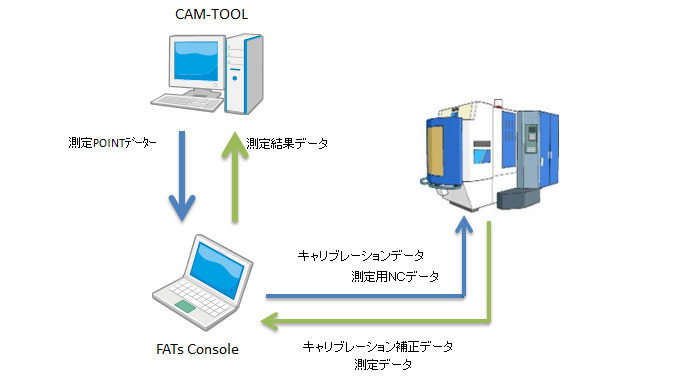

機上計測コンソールはＣ＆Ｇシステム社製 CAMTOOL機上計測オプションで作成された測定用NCデータにて機上計測を実現します。

柔軟な測定点の指定・効率的なNC作成

CAM-TOOLで作成した点図形や、IGES・DXFなどから入力した点図形を測定点として利用することができます。専用システムを使うのに比較し、測定点の作成と管理がスムーズに行えます。

またCLからNCデータ作成までの流れも、通常のCAM作業と同じ操作になります。

• プロファイルで測定点、条件を登録
• 演算加工表に登録　演算工程表のCL表示でパス確認が可能
• タッチプローブの干渉チェック、自動クリアランスにより効率的な計測用NCデータを作成

検査表作成(CSV出力)

マシニングセンタで計測した結果は、瞬時にPCに送信されます。 計測が終了した後、検査表を作成します。
